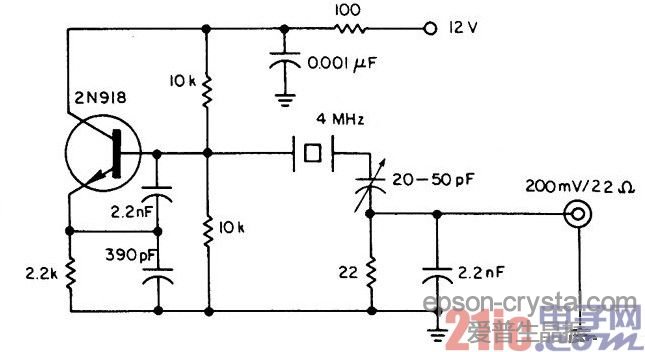

下面是一個愛普生晶體振蕩器電路圖，該振蕩器的輸出具有高光譜純度，并且很穩定。晶體管除了決定振蕩器的頻率，還可用作一個不期望諧波的低通濾波器，和邊帶噪音的帶通濾波器。噪音帶寬限制在低于100Hz。所有更高的諧波實際上為4MHz的基本振蕩頻率的第三諧波抑制60dB。石英晶體振蕩器是信號源的核心所在。在構建各種電子設備及通信系統設備等過程中,石英晶體振蕩器周圍的電路結構及設計對系統能否最大程度發揮功能起著重要的作用。特別是石英晶體振蕩器周圍電路,由于將在搭載數字電路的基板上以最高速度開關工作,較易產生噪音,所以設計電路之際必須對此十分注意。作為降低噪音電路設計的指南,本文將就使使用石英晶體振蕩器的周圍電路設計中的噪音對策進行解說。
